施展：本文采算科技主要西席晶体助长的筹画、本色及调控念念路，理清外部条款对晶体性能的影响逻辑，包含了溶剂、过饱/过冷、添加剂、物理场（超声、磁场等）四大中枢政策及履行案例，不错掌持通过优化环境获取高优晶体的实用方法。

什么是晶体助长

设想的晶体居品应具备高纯度、细腻的领悟性、盼望的晶习和均一的粒径。晶体的刻画和粒径散播径直影响卑劣加工终结（如过滤、干燥、研磨和压片），并决定最终居品的流动性、润湿性和生物利费用。

晶体助长是晶体界面（如气相、溶液或熔体环境）控制向环境鼓动的经由。在这也曾由中，母相中的溶质单位（原子、分子或团簇）在过足够度或过冷度的运行下，从低序相参加高度有序晶相的晶格。

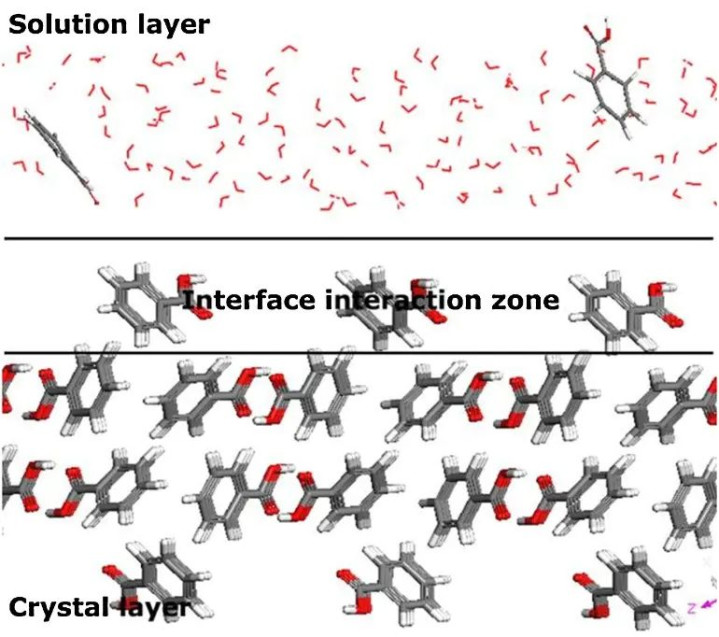

图1.晶体助长发生在晶体与溶液界面的默示图。DOI: 10.1016/j.compchemeng.2017.01.010

晶体助长的本色由晶体结构等内在身分决定，但外部条款相同可被精准调控。因此，在不变嫌分子陈设的前提下，通过优化外部环境即可获取性能设想的晶体，这是一条高效且可行的时刻旅途。

晶体助长的政策

溶剂政策

溶液中的晶体助长速度不绝与溶剂的极性、溶质–溶剂分子间的非共价互相作用、溶剂的电导率等身分密切干系。晶体–溶液界面上各类的溶质–溶剂互相作用，会变嫌晶体助长能源学，从而导致不同的晶习。

此外，溶剂的极性还会驾驭互相作用强度，使某些溶剂分子优先吸附于特定晶面，最终决定该晶面的助长能源学及晶体刻画。

如图2所示，征询东说念主员征询了16种溶剂对苯甲酸晶体助长的影响，发现苯甲酸仅在酒精中呈矩形，在其他溶剂中均呈六边形。晶体长径比随溶剂极性增大呈线性裁减，随溶剂分子尺寸增大呈指数增长。

进一步的分子模拟标明，由于空间位阻效应，溶剂分子尺寸（尤其是碳链长度）会显贵影响溶质分子在晶体名义的吸附与助长，进而变嫌晶体形态。

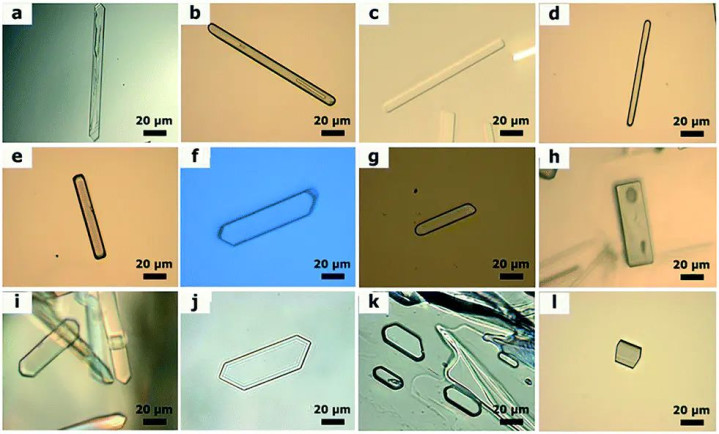

图2.在统共遴选溶剂中不雅察到的苯甲酸晶体：（a）正己烷。（b）四氯化碳。（c）甲苯。（d）二氯甲烷。（e）四氢呋喃。（f）乙酸乙酯。（g）1，4-二氧六环。（h）酒精。（i）丙酮。（j）乙酸。（k）乙腈。（l）水。DOI:10.1039/C7CE00474E

过饱/过冷政策

通过变嫌体系过足够度来强化晶体助长的本色，是让“过足够度”或“过冷度”尽可能被晶体助长破钞掉，而不是被成核破钞。

如图3所示，征询东说念主员系统查考了过足够度对苯甲酸晶形及长径比的影响：跟着过足够度增多，苯甲酸晶形由针状步骤飘浮为矩形、最终呈六角片状。在高达2.941的过足够度下，还不雅察到尺寸更小、近似正方形的晶体。

然而，高过足够度并非总能裁减晶体长径比；违反，过高的过足够度会诱发剧烈成核，反而因晶核数目激增而使长径比着落。

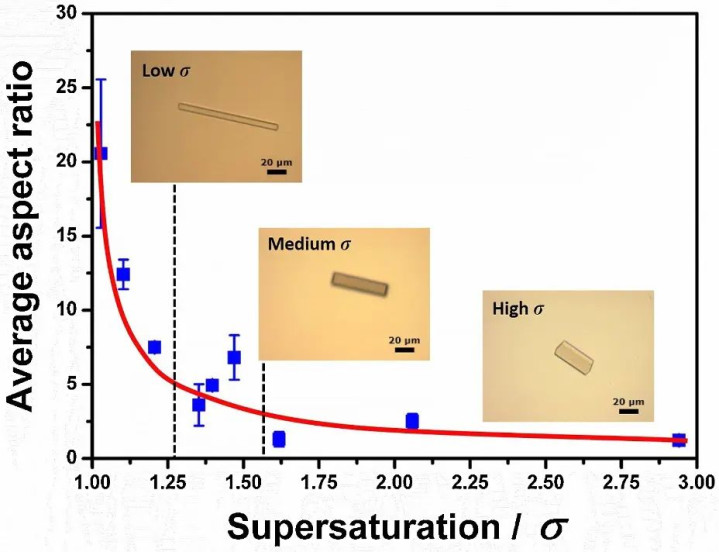

图3.履行与筹算得到的长径比随过足够度σ的变化弧线，开云体育中国官方网站入口以及在不同过足够度水平下不雅察到的苯甲酸晶体刻画。DOI: 10.1016/j.compchemeng.2017.01.010

添加剂政策

添加剂政策因其纯真、高效，已成为强化晶体助长的紧迫技巧。其本色是通过引入微量“第三组分”，搅扰溶质分子的自拼装旅途，从而定向“雕琢”晶习。一般合计，添加剂可优先吸附于特定晶面，拦截或促进该标的助长，进而获取筹画刻画与尺寸。

按分子量大小，添加剂轻率可分为三类：（1）小分子类（名义活性剂、无机盐等）；（2）大分子类（卵白质、团员物等）；（3）非凡的定制添加剂（结构与溶质分子高度相似）。

如图4所示，征询东说念主员系统征询了尿素浓度对CuSO₄·5H₂O助长速度的影响：低浓度（＜15wt%）促进助长，高浓度（＞15wt%）则拦截助长。

热力学上，尿素进步溶化度与台阶旯旮目田能，有益于溶质通量增多；能源学上，过量尿素分子在台阶与扭折位点发生强吸附，波折台阶前进。当吸附仅发生在名义位点时，需要更高添加剂浓度技艺体现拦截效应。因此，2026世界杯中国压球官网低浓度区由热力学主导推崇为“加速”，高浓度区由能源学主导推崇为“减慢”。

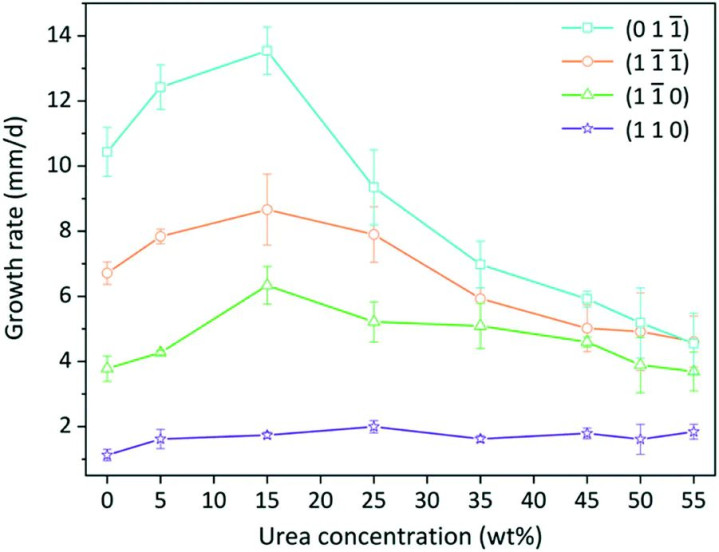

图4.不同尿素浓度下CuSO₄·5H₂O晶体晶面的助长速度。DOI: 10.1039/D0CE00115E

物理场政策

（1）超声场

超声结晶是一种常用的经由强化技巧，可同要领控晶习、粒径及粒度散播。畅通超声不绝产生小尺寸晶体。为克服这一漏洞，如图5所示，征询东说念主员在高浓度溶菌酶结晶经由中，愚弄超声场范围二次成核并强化晶体助长，获取刻画更优、尺寸更大的晶体。

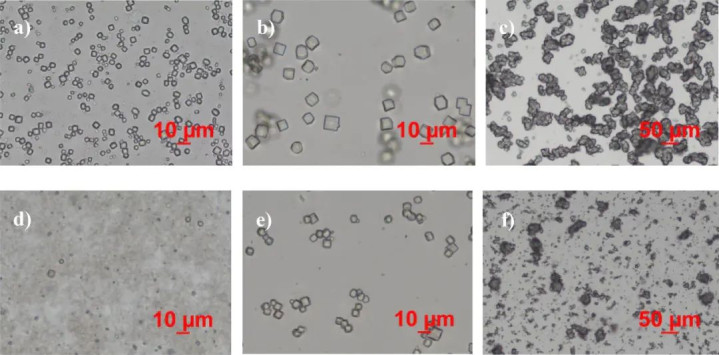

图5.在293K、pH4.6条款下培养的溶菌酶晶体显微相片。（a）C₀=35mg/mL，畅通超声。（b）C₀=35mg/mL，超声–停超声解决。（c）C₀=35mg/mL，无超声。（d）C₀=30mg/mL，畅通超声。（e）C₀=30mg/mL，超声–停超声解决。（f）C₀=30mg/mL，无超声。DOI: 10.1016/j.ultsonch.2020.104975

（2）磁场

磁场不仅能重排熔会通金微不雅结构，还可通过调控卵白质、液晶及手性超分子溶液中的对流，进而影响结晶能源学，变嫌晶体的助长速度、粒径与刻画。由于不同物资磁化率互异，晶体在磁场作用下倾向于沿磁能最低标的取向陈设。此外，结晶经由中的分子自拼装具有动态可逆性，为磁场强化晶体助长提供了可行性。

如图6所示，征询东说念主员征询了有机小分子聚酰胺56盐在磁场中的结晶经由，发现磁场可进步聚酰胺56盐在水中的溶化度，这是因为磁场促进了粒子的反向定向通顺；磁场下，（尤其是低足够度时的）提醒期与介稳区宽度均增大，成核势垒也随之进步。此外，征询还发现施加磁场可显贵减小晶体尺寸。

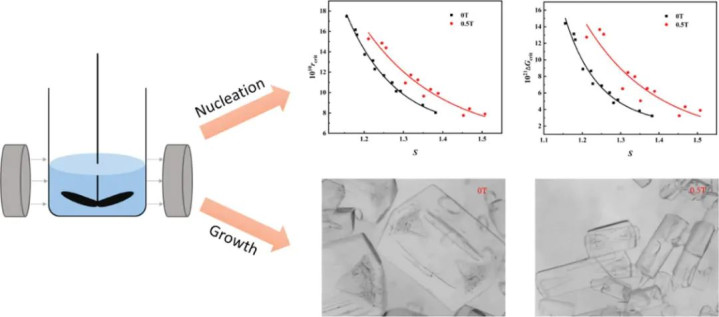

图6.磁场对聚酰胺56盐结晶经由的影响。DOI: 10.1021/acs.iecr.1c03393

（3）电场

电场强化晶体助长也已得到平凡征询。通过调控电场标的可有用范围好多分子的夹杂活动。电场可由直流电（DC）或疏通电（AC）产生：电极浸入溶液中产生的电场为里面电场，电极不浸入溶液时产生的电场为外部电场。

如图7所示，征询东说念主员计划了低频低强度电场对溶菌酶（HEWL）晶体的影响，发现电场可在结晶初期减少晶体数目并增大晶体尺寸。尽管电场暴露时辰对晶体数目影响不显贵，但制备最大尺寸晶体所需的电场强度受溶液浓度影响较大。

当溶液含30mg mL⁻¹HEWL和3%w/v NaCl时，体系本处于不足够景况，施加电场后仍能获取晶体，这标明电场可使不足够溶液变为过足够溶液。

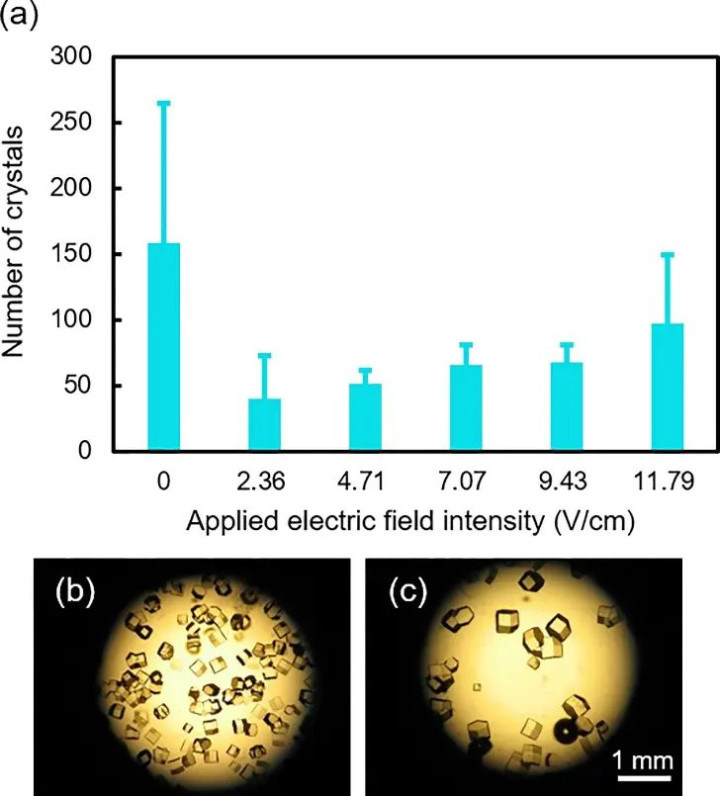

图7.（a）在含30mg/mL HEWL和5%w/v NaCl的溶液中，施加20Hz、强度不同的电场3h后所得晶体数目。终结炫夸：随电场强度升高，晶体数目先减后增。光学显微相片：（b）无电场。（c）电场强度2.36V/cm。可见电场使晶体数目减少、尺寸增大。DOI: 10.1016/j.jcrysgro.2021.126288

（4）微波场

微波场的应用是一种具有远景的晶体助长强化方法。与传统加热面孔不同，微波加热无需传热面或传热流体，可径直对通盘体系进行快速体积加热，且通过调控微波功率即可范围传热速度；一朝关闭微波，传热立即住手，因此微波加热可最大终结减少热惯性。

微波可显贵加速结晶经由中的溶剂挥发，从而加速结晶速度并减小晶体尺寸。在微波加热条款下，传热不依赖热导率，而是取决于加热介质的介电性能—介质通过体积收受电磁能达成均匀快速自热。

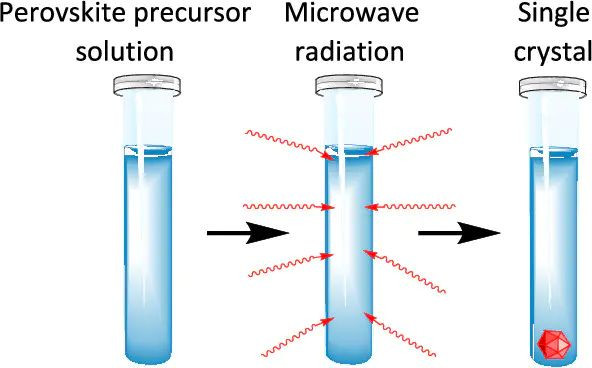

如图8所示，征询东说念主员建筑了一套可访佛、要道化的微波扶持单晶合成路子，奏着力于有机铅卤钙钛矿单晶制备。承袭小台阶升温（每步5°C）勾通长恒温段（60–120min）的政策，单晶尺寸随最高温度保持时辰线性增大，达成毫米级高质料单晶的可范围备。

世界杯压球官网
